Buenas a todos,

Después de fabricar con exito el reloj de presión de turbo: Reloj de Turbo Civic OLED (DIY)

Me ha dado por hacer uno para sustituir el reloj de aceite que tengo instalado de la marca Innovate, aprovechando los sensores, pero cambiando la pantalla por una cuadrada con diseño propio. La idea es hacer un complejo con 3 pantallas.

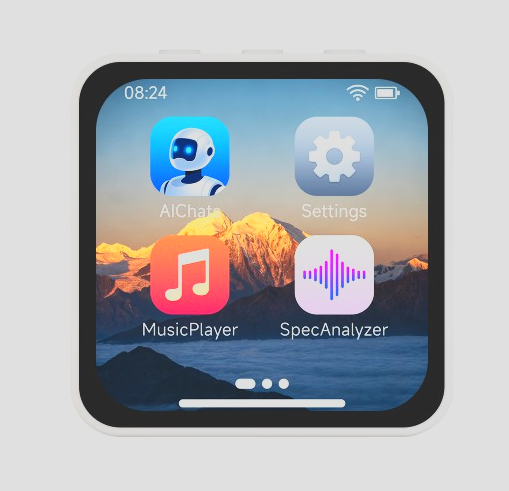

La pantalla para este proyecto: https://www.waveshare.com/product/arduino/displays/amoled/esp32-s3-touch-amoled-2.16.htm

image509×491 153 KB

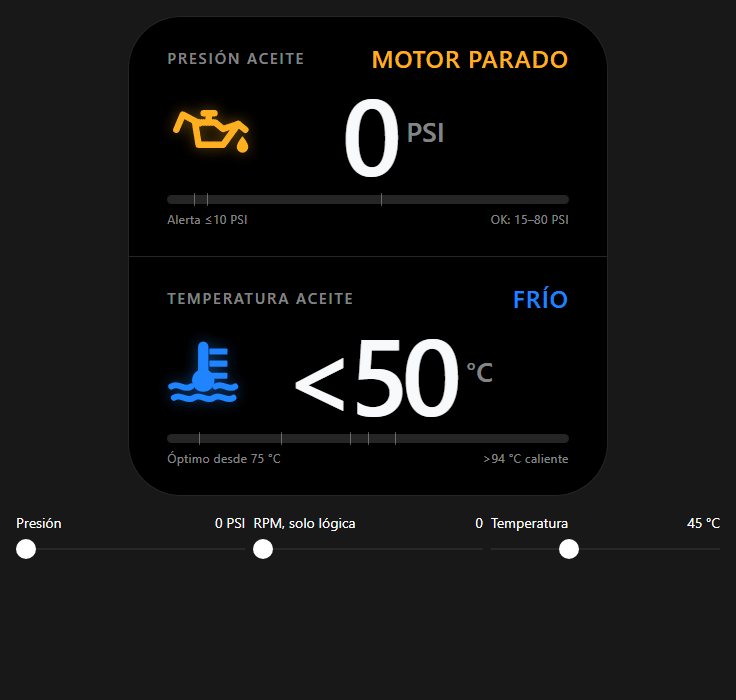

El proyecto aun está en la fase de diseño y se puede ver aqui: GitHub - kytos22/esp32-s3-civic-oil-gauge: ESP32-S3 AMOLED oil pressure and temperature gauge for the Honda Civic · GitHub

2

Supongo que tienes instalado un sensor de presion del aceite? yole he dado 20000 vueltas con mi proyecto y lo unico que tenemo creo que es un switch para presion pero que no lee cuanta tenemos.corrigeme si me equivoco.

3

Si tengo sensor de presión y temperatura con el reloj de innovate. Pero no llevo un sándwich llevo un tapon del carter con toma para termómetro y el de presión está conectado al bloque con un adaptador divisor donde va el sensor de serie (el de serie solo lee presion on/off)
